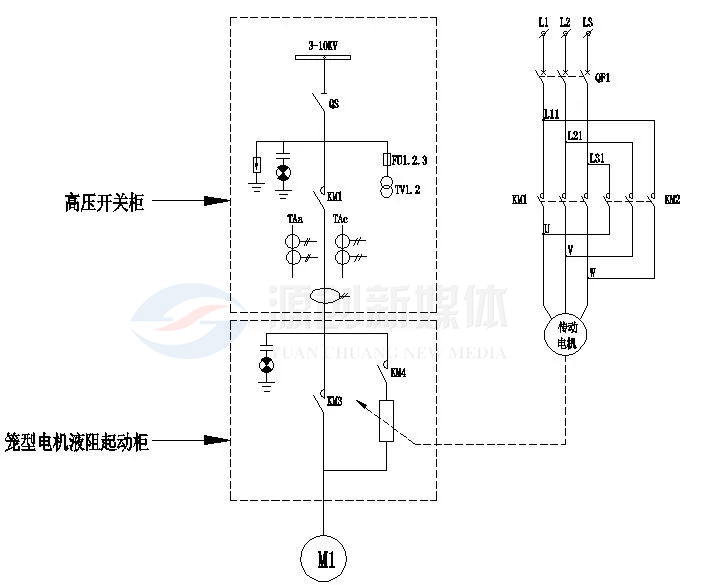

現以一臺10KV鼠籠型電機為例，如下圖所示：

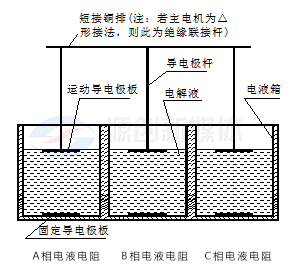

二是通過柜內增加極板升降電機,勻速的改變輸入輸出極板之間的距離,改變電阻值的大小,逐步改變機端電壓,使之達到軟起動的目的。

其中若是溫度改變阻值大小,主要屬于定子串水阻系列。若通過極板升降電機改變阻值大小,則定子和轉子串水阻都可。

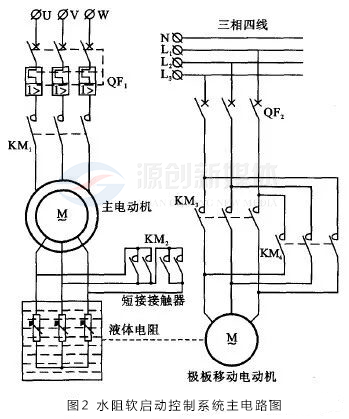

對于鼠籠式電機而言,水電阻柜有兩種方案,對于星型接法的電機,如星點能夠打開,原理與繞線式電機水阻柜的原理基本相同,對于角型接法或星點不能打開的籠型電機,水阻柜只能串接在定子回路中,電機起動完畢后，需要將水阻柜用真空接觸器隔離開,以防水阻柜長期帶電引發安全事故。

1、通過調節極板距離改變電阻，精度和靈敏度低；

2、需要經常加水；

3、環境溫度變化對啟動特性有影響，一般需要加裝空調。

六、總結

針對實際情況，水阻調速的性價比更優于變頻器，更為合理，建議用水阻調速，水電阻使用了以后主要是降低初期投資。水電阻調速只能用于繞線電動機，學過電工的都知道，繞線式電動機調速的方式就是在轉子繞組中串電阻來實現的，而水電阻調速就是在水中加入電解質后形成一定的電阻，把水電阻串入轉子回路中，從而達到調速的目的。
