軟啟動器工作原理

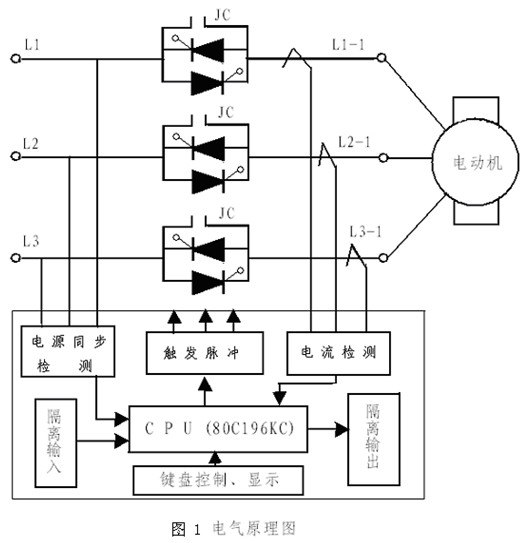

軟啟動器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間，這種電路如三相全控橋式整流電路，使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。

軟啟動器的簡介

軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的電機控制裝置，不僅實現在整個起動過程中無沖擊而平滑的起動電機，而且可根據電動機負載的特性來調節起動過程中的參數，如限流值、起動時間等。

軟啟動器的由來

軟啟動器于20世紀70年代末和80年代初投入市場，采用軟啟動器，可以控制電動機電壓，使其在啟動過程中逐漸升高，很自然地控制啟動電流，這就意味著電動機可以平穩啟動，機械和電應力降至最小。

軟啟動器的功能

過載保護功能：軟起動器引進了電流控制環，因而隨時跟蹤檢測電機電流的變化狀況，通過增加過載電流的設定和反時限控制模式，實現了過載保護功能，使電機過載時，關斷晶閘管并發出報警信號。

缺相保護功能：工作時，軟起動器隨時檢測三相線電流的變化，一旦發生斷流，即可作出缺相保護反應。

過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值后自動關斷晶閘管，并發出報警信號。

測量回路參數功能：電動機工作時，軟啟動器內的檢測器一直監視著電動機運行狀態，并將監測到的參數送給CPU進行處理，CPU將監測參數進行分析、存儲、顯示。

軟啟動器的特點

在結構上采用電動機軟啟動器作為控制輸出執行元件，控制邏輯用PLC 可編程控制器實現，使得系統結構簡單明了，采用數字監控和數字設定，提高了控制系統的可靠性，也便于維護，同時具有外控功能，可根據使用情況進行連接，方便控制。

軟啟動器的作用

軟啟動技術就是一種控制和啟動電機的新興技術，并積極的應用在了企業生產活動之中，這種技術能夠平滑啟動電機，能夠很好的降低電壓，還能夠?qū)﹄姍C進行補償與變頻，從而有效地減小電機啟動對電網以及相關設備的不良影響，從而有效的保護各種相關設備。
