液態軟啟動柜專用電解粉又稱“液體變阻器”（俗稱“水電阻”）是為改善大中型繞線式交流異步電動機或高壓鼠籠型電機的起動性能而研制的新型起動器。液體電阻起動器的基本原理是通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小直至為零，使串入電機轉子（或定子）回路中的電阻值平滑減小，從而實現繞線式大中型電動機的重載平滑起動。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題。適用于大型設備的電動機重載起動，是頻敏電阻起動器和金屬電阻起動器的替代產品。采用水電阻取代頻敏電阻起動器和金屬電阻起動器，近些年來的技改項目中也普遍使用。




    襄陽源創電器有限公司技術部教您如何配制液體電阻材料



    1.電解粉配制方法：



    串入轉子每相中的電阻值



    其中U2e：轉子開路電壓



    I2e：轉子額定電流



    KF：電機功率容裕倍數。若已知電機的定子電流的實際運行值I1，可取KF=I1e/ I1   ，其中I1e為電機定子額定電流，若屬新設備尚未投產，尚不知I1，則可按KF= Ne/N1，其中Ne為電機的額定功率，N1為負載的需要功率。



    Kt：溫度倍數。若配出的溶液溫度在30℃左右，則Kt≈1.2



    KM：起動轉矩倍數，即KM=MQ/Me ，其中MQ是起動過程中電機的起動轉矩，Me是電機的額定轉矩。對一般滿載起動的機械設備，如球磨機，KM=1.1～1.3，一般建議取1.1，若電網容量有足夠大，負載轉矩又過大，則可取1.3。



    2,配制電解液



    a、先用純凈溫水把適量電解粉在小容器中完全溶解，均等分別倒入水箱三個小格內；



    b、分別加清水（好為蒸餾水）至分隔板處，再向柜內加水至離水箱蓋板3～5cm處；



    c、用干凈棍棒充分攪拌電解液；



    d、配液時防止水珠飛濺，配好后應擦拭干凈箱體。



    2.源創系列起動器電解液配制方法：



    1)、配制液體電阻

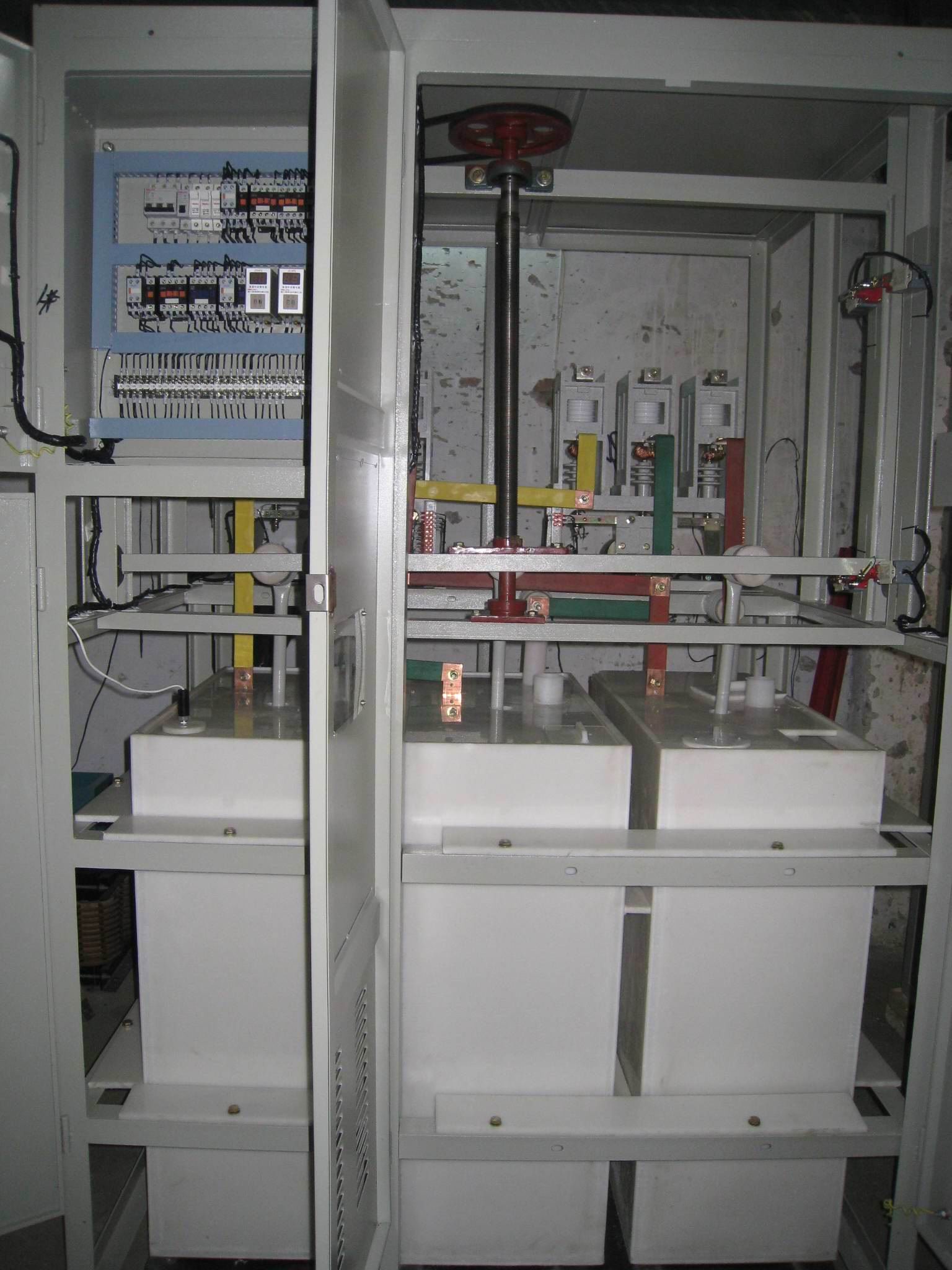

    取隨設備配送的電解粉適量用蒸餾水溶解后，均勻地倒入三個水箱中，然后再分別加入蒸餾水，一直加到各水箱液面離水箱蓋板10cm左右。



    2)、根據公式大致配好電解粉，由伏安法測量電阻是否合適。



    串入定子每相中的電阻值      其中，Ue為電機額定電壓，Ie為電機額定電流，n為電機起動的大起動電流倍數，Ro為串入定子回路的水阻阻值。



    注意事項



    1、起動完畢后，液阻箱內液體仍帶有高壓電，嚴禁觸摸電解液、極板等帶電部分，同樣應避免接觸液阻箱。



    2、只有“允許起動”燈亮后，才可起動主電機。若起動器復位后“允許起動”燈不亮，應檢修后才可使用起動。



    3、用一段時間又重新啟用起動器，應先檢查水箱是否擺正，液面是否達到規定的高度，動極板是否升降自如。



    4、當因設備檢修或其他原因導致起動器工作電源相序發生變化而初次上電時，一定要注意極板移動方向。



    5、若起動柜空試時正常，而電機運行時起動柜液溫過高甚至“開鍋”（水箱冒水汽），是因電機星點接觸器吸合不好所致。應立即停機檢修。否則，易引起水箱變形甚至損壞。
